咨询报价 一、产品型号：微型气动马达YSMV24
二、产品特点
微型气动马达主要以低功率叶片式气动马达为主，输出功率从几十瓦到几百瓦，转速从几转到几千转之间不等。
微型气动马达主要由叶片式气动马达和行星减速机构组成。行星减速机构为内置一体式设计，与马达部分紧密连接。与传统的气动减速马达相比，其结构更为紧凑，空间布局更为精巧，减少了附加的减速机构给马达整体带来的体积重量上的变化。微型气动马达主要运用于需要马达低转速高扭矩的工况。其体型小，重量轻，普遍运用于各类电气自动化设备上，作为驱动源。比如机械手臂、输送设备、收卷设备、包装机械、医疗器械等。微型气动马达，加工精度和装配工艺要求较高，相比较于一般的气动减速马达，其性能表现更为优越。
安全防爆：微型气动马达依靠压缩空气驱动，工作时不会过热、不产生静电或有其它损坏，适用于易燃、易爆等防爆场所。
无极调速：马达进气口安装一个调速阀，便可使气动马达转速从0 RPM到20000 RPM之间调节 (取决于所选型号)。
安装方式灵活：有多种安装方式可供选择，包括底脚、端面和IEC法兰安装。
体积小：微型气动马达体积小、重量轻。与其它大多数马达种类相比，在同重量和体积情况下，功率更大。
三、技术参数
空气压力6.3 bar（91 psi）时的数据
型 号 | 功率 | 额定转速 | 扭矩 | 自由转速 | 耗气量 | 噪音 | 气管内径 | 净重 |
kW | r/min | Nm | r/min | l/s | dB（A） | mm | kg | |
YSMV24-AR0010-11 | 2.35 | 56 | 410 | 100 | 52 | 90 | 13 | 8.7 |
YSMV24-AR0015-11 | 2.35 | 80 | 274 | 155 | 52 | 90 | 13 | 8.7 |
YSMV24-AR0018-11 | 2.35 | 95 | 242 | 170 | 52 | 90 | 13 | 8.7 |
YSMV24-AR003-11 | 2.38 | 170 | 137 | 310 | 52 | 90 | 13 | 8.4 |
YSMV24-AR004-11 | 2.38 | 220 | 102 | 420 | 52 | 90 | 13 | 8.4 |
YSMV24-AR006-11 | 2.38 | 320 | 70 | 600 | 52 | 90 | 13 | 8.4 |
YSMV24-AR007-11 | 2.38 | 370 | 62 | 680 | 52 | 90 | 13 | 8.4 |
YSMV24-AR012-11 | 2.4 | 650 | 35 | 1300 | 52 | 90 | 13 | 8.0 |
YSMV24-AR016-11 | 2.4 | 880 | 26 | 1700 | 52 | 90 | 13 | 8.0 |
YSMV24-AR024-11 | 2.4 | 1280 | 18 | 2300 | 52 | 90 | 13 | 8.0 |

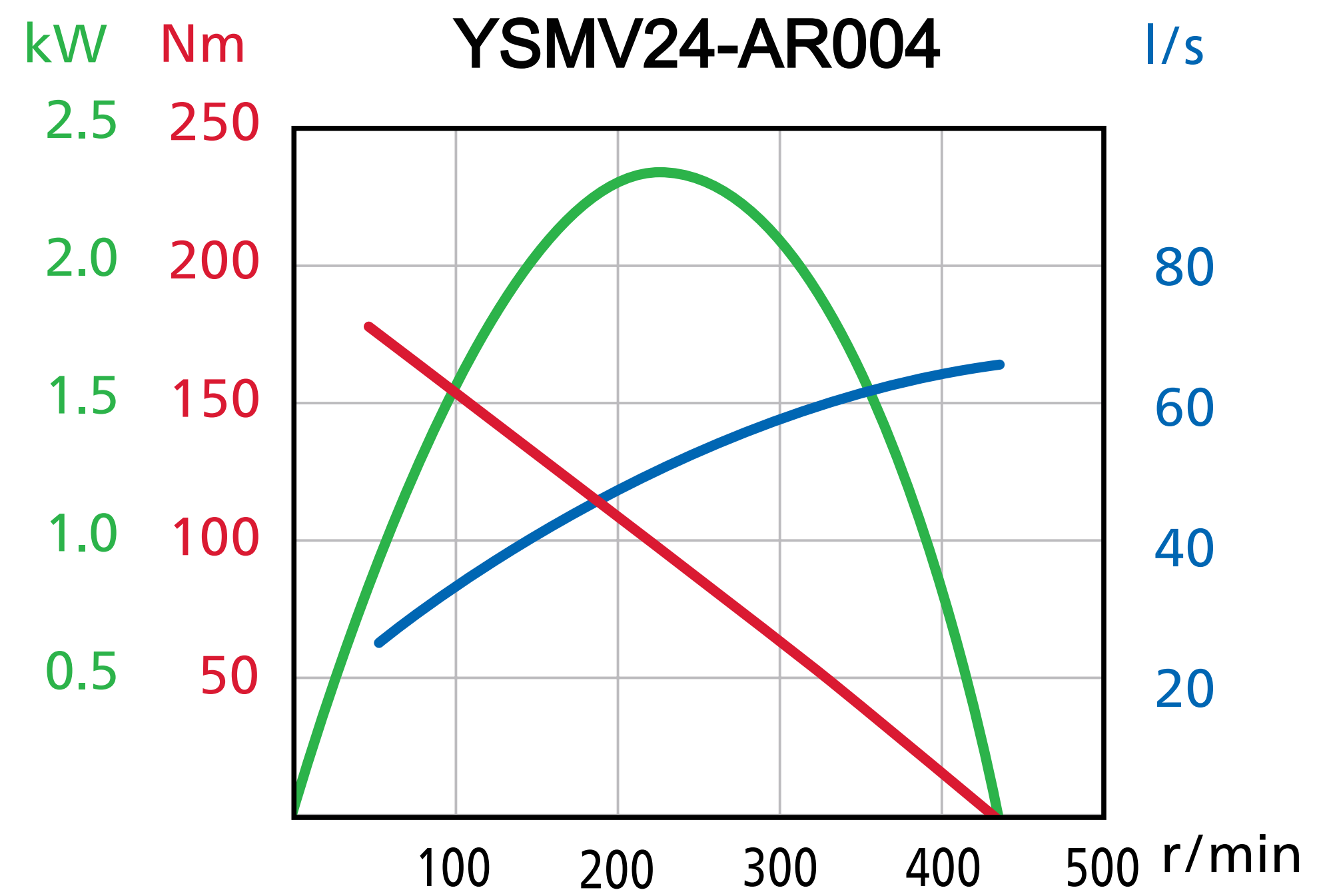

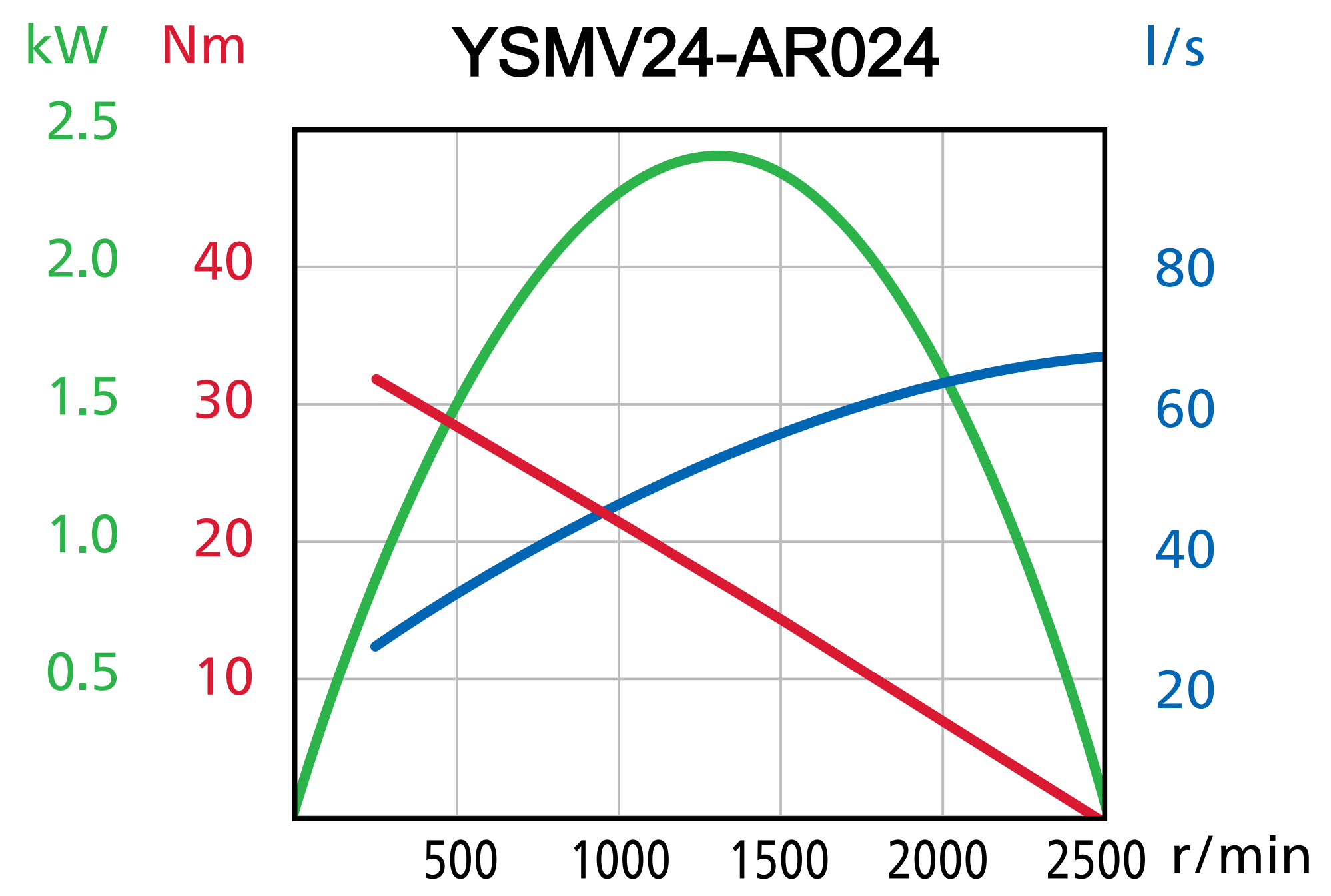

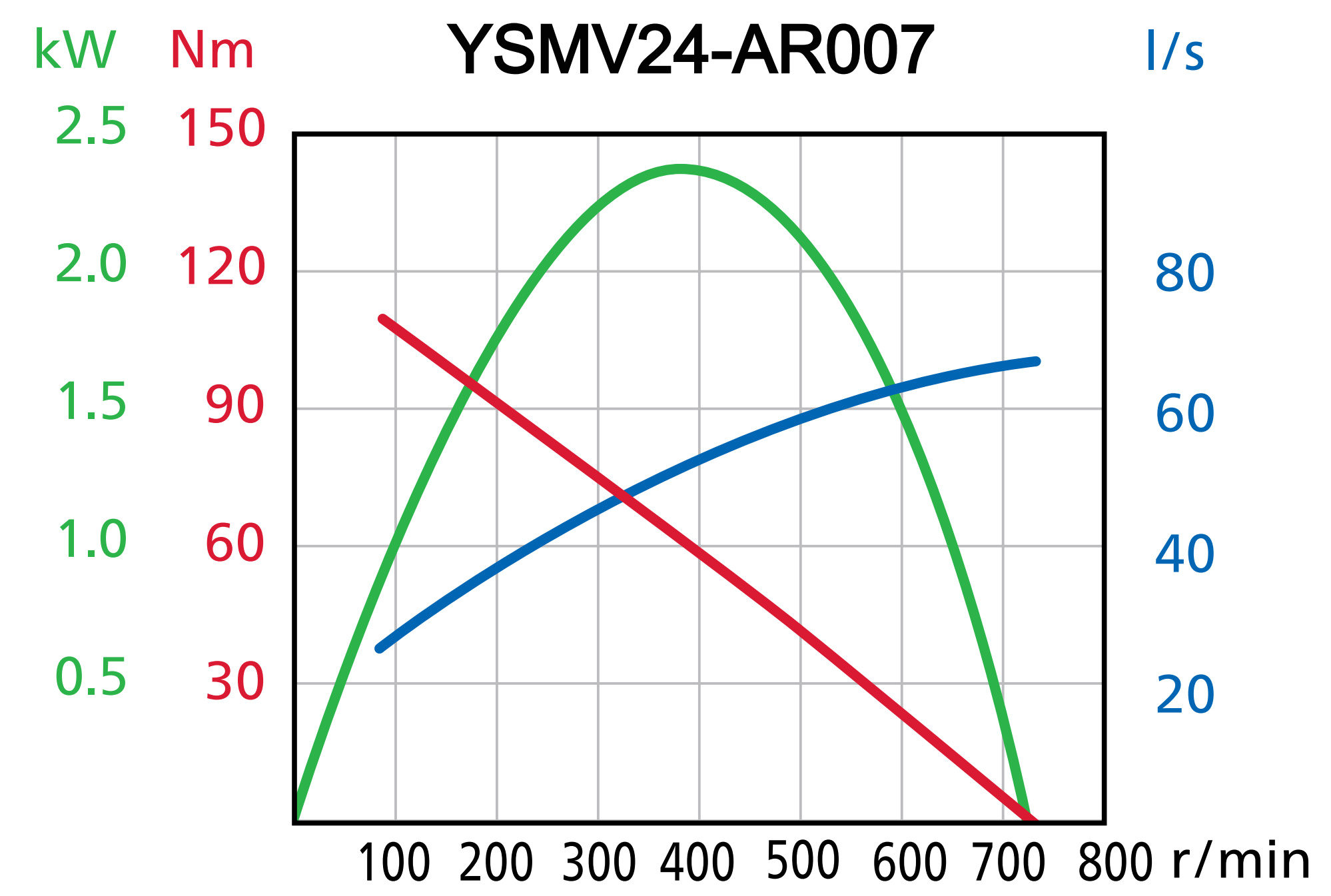

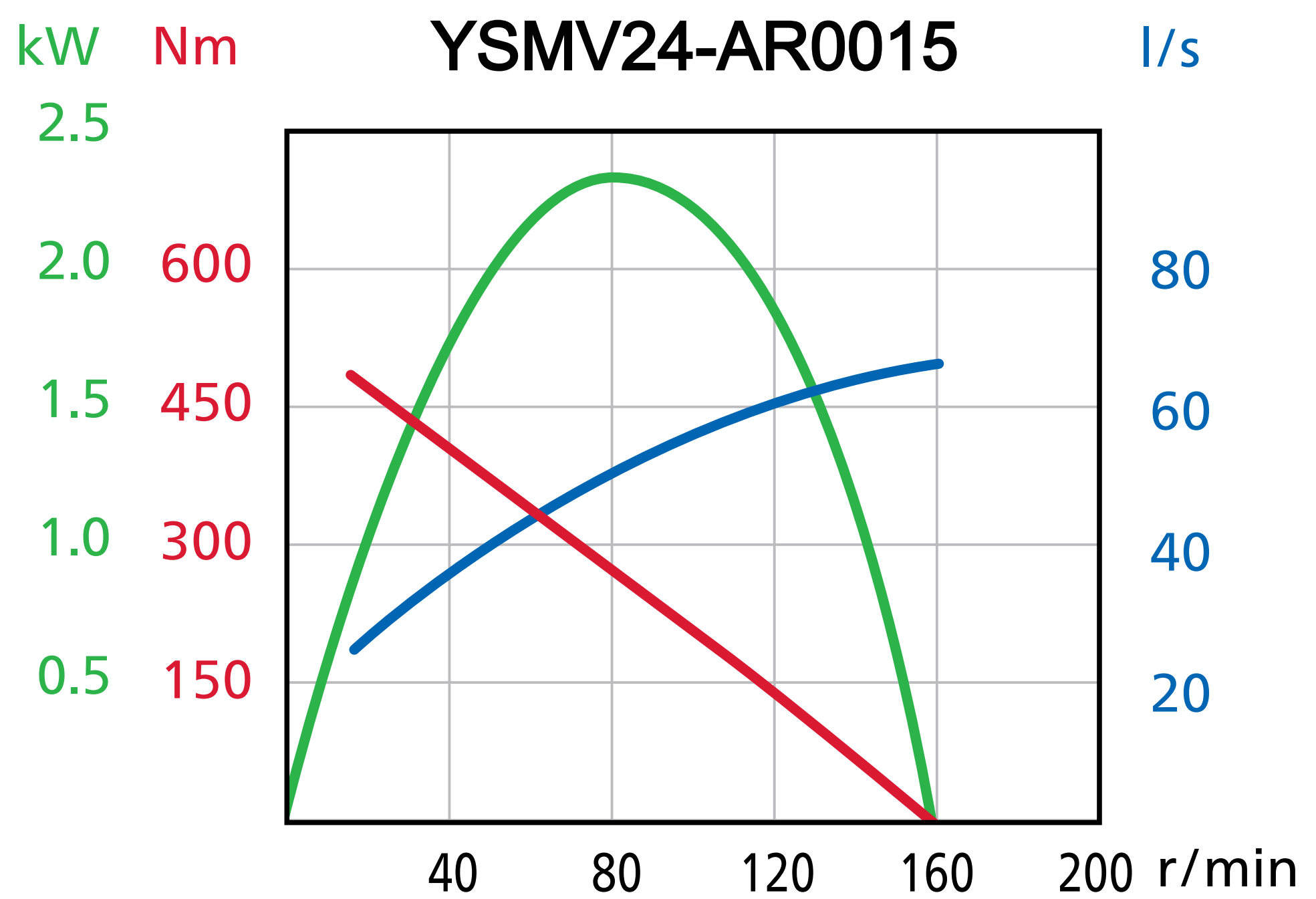

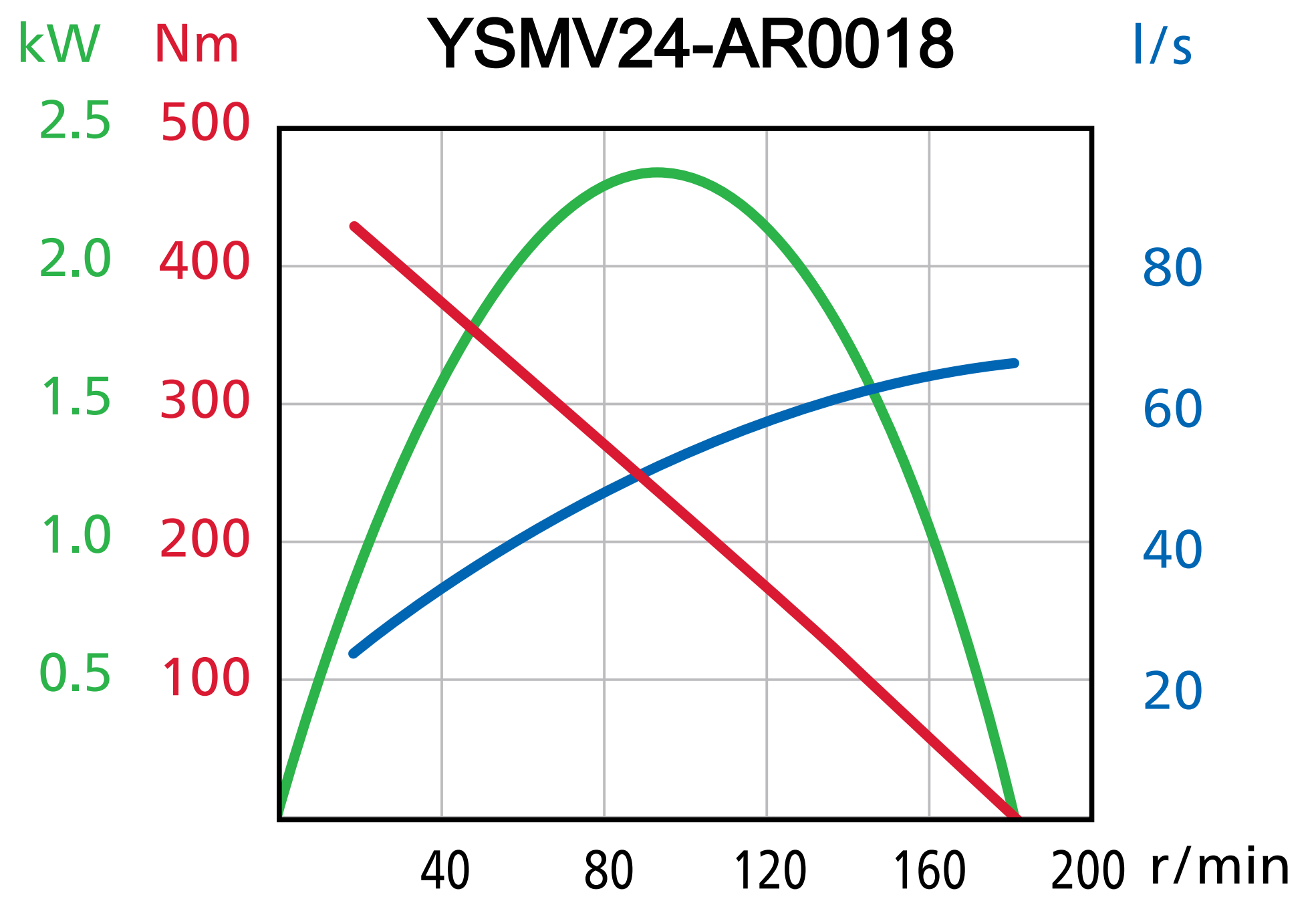

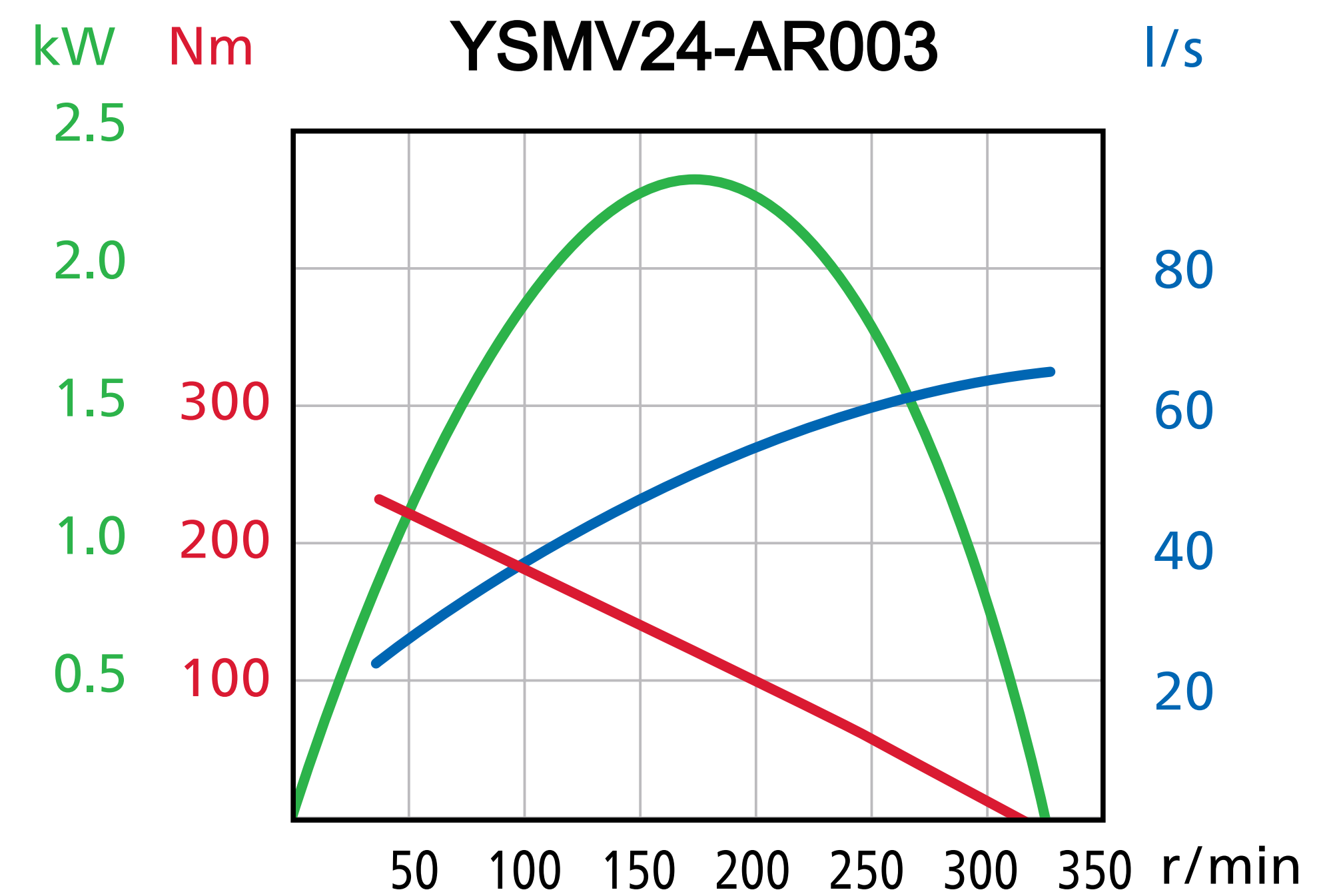

四、性能曲线图
双向旋转（AR）
五、尺寸图

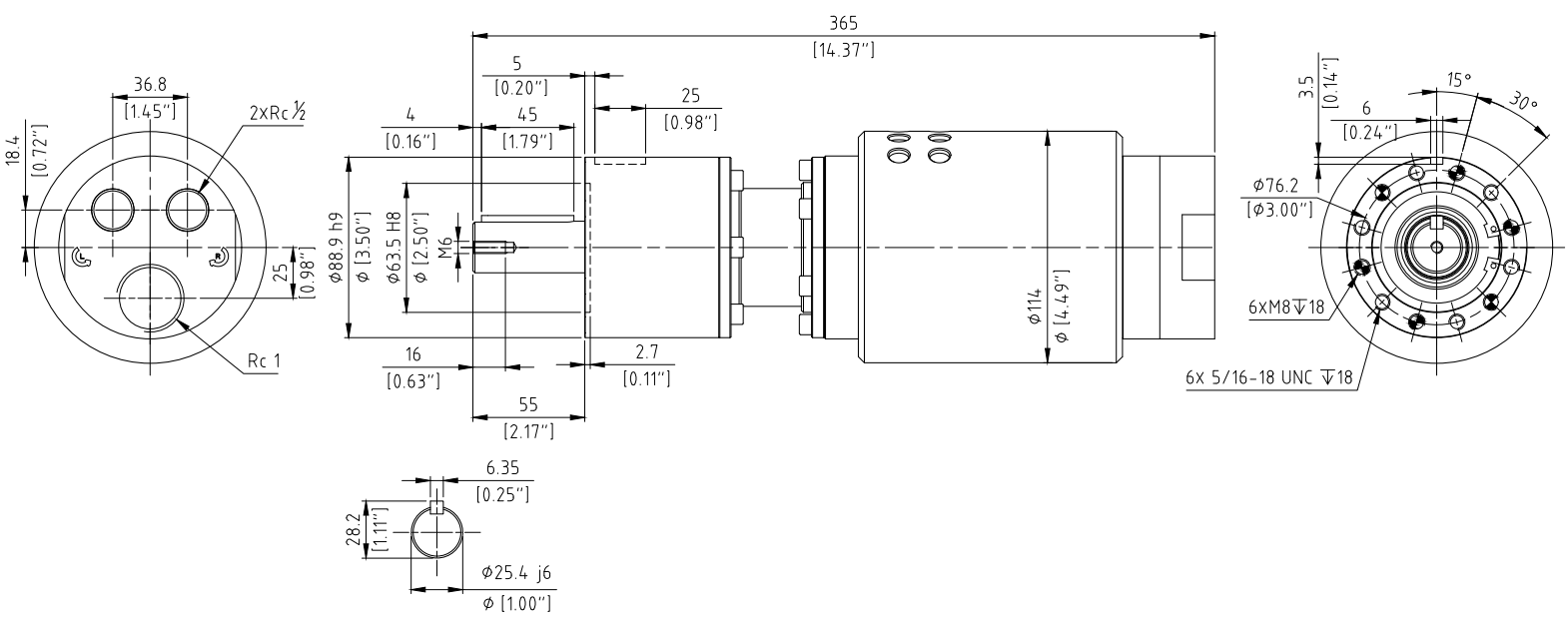

双向旋转YSMV24-AR0010-11、YSMV24-AR0015-11、YSMV24-AR0015-11、YSMV24-AR003-11、YSMV24-AR004-11、YSMV24-AR006-11、YSMV24-AR007-11

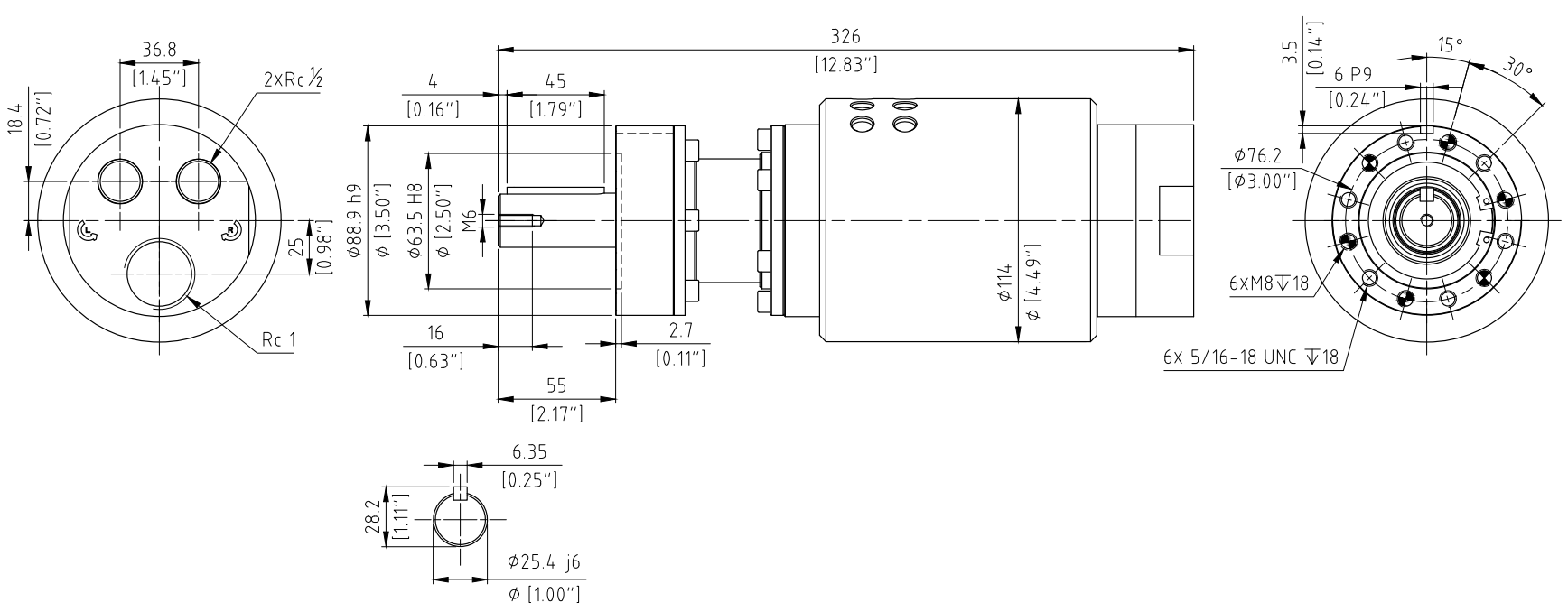

双向旋转YSMV24-AR012-11、YSMV24-AR016-11、YSMV24-AR024-11
微型气动马达YSMV24
在线咨询咨询报价 一、产品型号：微型气动马达YSMV24
二、产品特点
微型气动马达主要以低功率叶片式气动马达为主，输出功率从几十瓦到几百瓦，转速从几转到几千转之间不等。
微型气动马达主要由叶片式气动马达和行星减速机构组成。行星减速机构为内置一体式设计，与马达部分紧密连接。与传统的气动减速马达相比，其结构更为紧凑，空间布局更为精巧，减少了附加的减速机构给马达整体带来的体积重量上的变化。微型气动马达主要运用于需要马达低转速高扭矩的工况。其体型小，重量轻，普遍运用于各类电气自动化设备上，作为驱动源。比如机械手臂、输送设备、收卷设备、包装机械、医疗器械等。微型气动马达，加工精度和装配工艺要求较高，相比较于一般的气动减速马达，其性能表现更为优越。
安全防爆：微型气动马达依靠压缩空气驱动，工作时不会过热、不产生静电或有其它损坏，适用于易燃、易爆等防爆场所。
无极调速：马达进气口安装一个调速阀，便可使气动马达转速从0 RPM到20000 RPM之间调节 (取决于所选型号)。
安装方式灵活：有多种安装方式可供选择，包括底脚、端面和IEC法兰安装。
体积小：微型气动马达体积小、重量轻。与其它大多数马达种类相比，在同重量和体积情况下，功率更大。
三、技术参数
空气压力6.3 bar（91 psi）时的数据
型 号 | 功率 | 额定转速 | 扭矩 | 自由转速 | 耗气量 | 噪音 | 气管内径 | 净重 |
kW | r/min | Nm | r/min | l/s | dB（A） | mm | kg | |
YSMV24-AR0010-11 | 2.35 | 56 | 410 | 100 | 52 | 90 | 13 | 8.7 |
YSMV24-AR0015-11 | 2.35 | 80 | 274 | 155 | 52 | 90 | 13 | 8.7 |
YSMV24-AR0018-11 | 2.35 | 95 | 242 | 170 | 52 | 90 | 13 | 8.7 |
YSMV24-AR003-11 | 2.38 | 170 | 137 | 310 | 52 | 90 | 13 | 8.4 |
YSMV24-AR004-11 | 2.38 | 220 | 102 | 420 | 52 | 90 | 13 | 8.4 |
YSMV24-AR006-11 | 2.38 | 320 | 70 | 600 | 52 | 90 | 13 | 8.4 |
YSMV24-AR007-11 | 2.38 | 370 | 62 | 680 | 52 | 90 | 13 | 8.4 |
YSMV24-AR012-11 | 2.4 | 650 | 35 | 1300 | 52 | 90 | 13 | 8.0 |
YSMV24-AR016-11 | 2.4 | 880 | 26 | 1700 | 52 | 90 | 13 | 8.0 |
YSMV24-AR024-11 | 2.4 | 1280 | 18 | 2300 | 52 | 90 | 13 | 8.0 |
四、性能曲线图
双向旋转（AR）
五、尺寸图
双向旋转YSMV24-AR0010-11、YSMV24-AR0015-11、YSMV24-AR0015-11、YSMV24-AR003-11、YSMV24-AR004-11、YSMV24-AR006-11、YSMV24-AR007-11
双向旋转YSMV24-AR012-11、YSMV24-AR016-11、YSMV24-AR024-11
